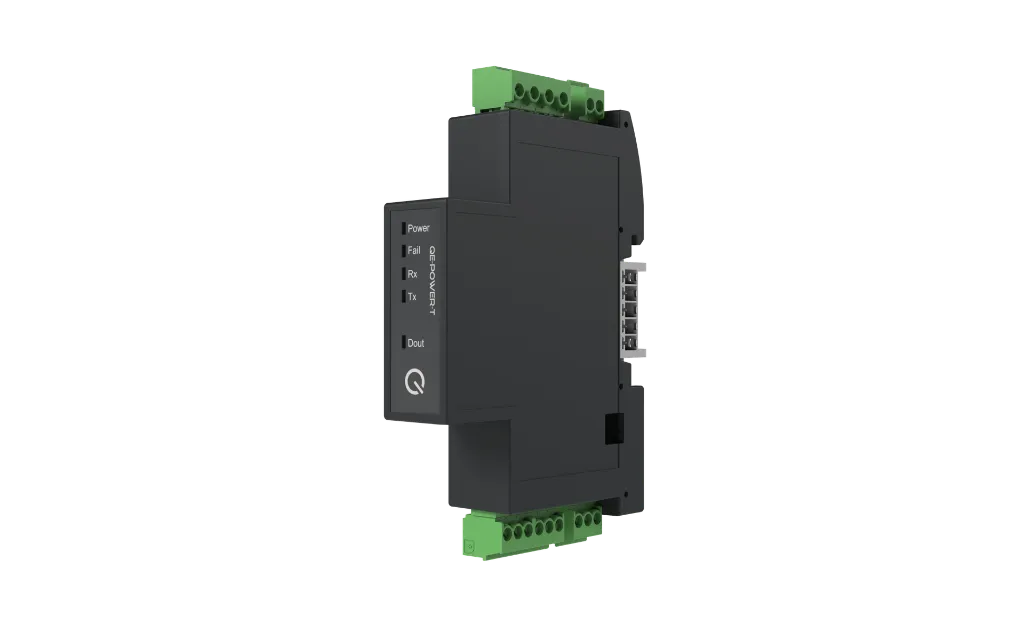

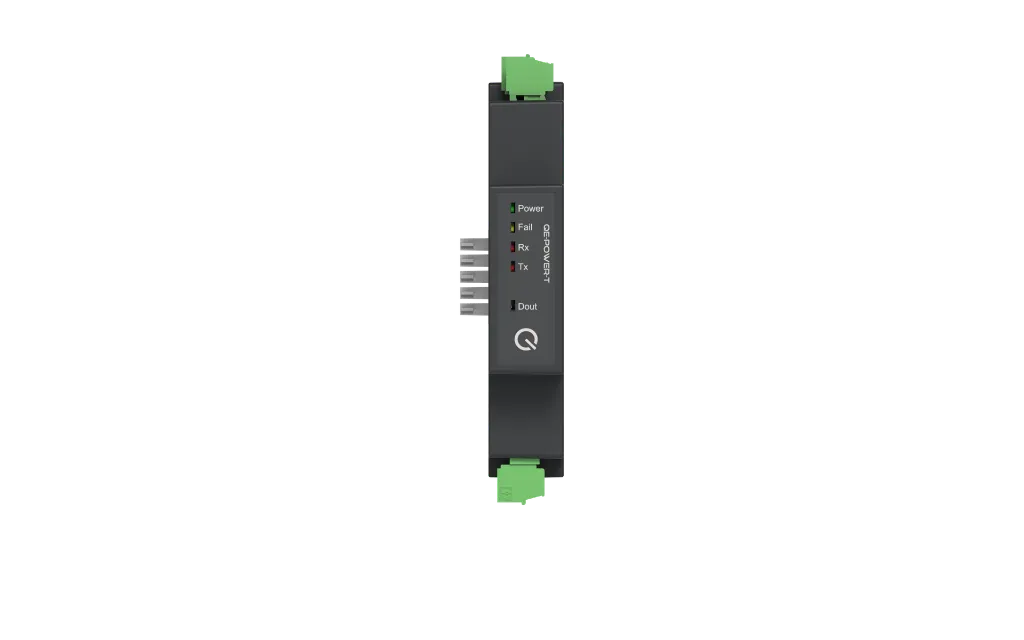

QEED QE-POWER-T-STD THREE PHASE NETWORK ANALYZER

SKU QEED QE-POWER-T-STD Categorie Energie analysers
€ 190,00
Exclusief belasting

Levering:

In Voorraad

DRIEFASIGE NETWERKANALYSATOR - 17,5 mm

Voldoet aan de POWER QUALITY-EIS

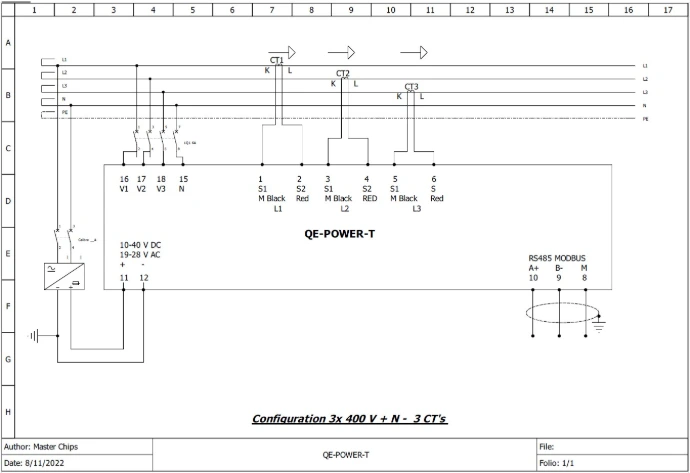

Universele stroomtransformator ingang:  1/5 A – 333mV – Hall sensoren - Rogowski

De kleinste driefasige netwerkanalysator voor alle huidige stroomsondes.

Klaar om verbonden te worden met uw Monitoring/Datalogger systeem via RS485 Modbus RTU

Configureerbaar digitaal contact beschikbaar.

Drie versies om aan al uw behoeften te voldoen

QE-POWER-T-STD , QE-POWER-T-PLUS, QE-POWER-T-PRO

Related Products

QEED QE-POWER-T-PRO DRIEFASIGE NETWERKANALYSATOR

VOEDING: 10...40 V DC en 19...28 V AC - 50/60Hz

Spanningsmeting : Directe aansluiting tot maximaal 500V RMS (40...70Hz)

Transformator Ratio: voor CT en VT instelbaarbaar

UITGANG: RS485 Mobus RTU

Digitaal uitgangscontact: (<40 V, <100mA)

BESCHIKBARE meetwaarden:

I rms, V rms

I pk, V pk per fase

P, P1, P2, P3 : Actief vermogen ( W )

Q, Q1, Q2, Q3 : Blindvermogen (VAR)

S, S1, S2, S3 : Schijnbaar vermogen (VA)

Frequentie

Power Factor totaal en per fase (inductief / capacitief)

Energie (kWh) totaal en per fase

Bidirectionele energie (kWh), positief en negatief per fase en totaal

Actieve en reactieve energie (kVARh) - ( Inductief / Capacitief ) totaal en per fase

Crest Factor totaal en per fase

Nauwkeurigheid (@25°C, 50Hz) QE-POWER-T

SPANNING (UN: 230/400 V) +/- 0,5% RDG ( 10...100% Un )

STROOM (in= 5A) +/- 0,5% RDG ( 5...100% in )

FREQUENTIE +/- 0,1 Hz vanaf 40...70Hz;

ACTIEF VERMOGEN : +/- 0,5% RDG ; REACTIEF : +/- 0,5% RDG

ACTIEVE ENERGIE: Klasse C volgens EN50470-1/3 of Klasse 0,5 S volgens EN62053-22

REACTIEF: Klasse 0,5 S volgens EN62053-24

Andere kenmerken:

ABSORPTIE: < 500mW @ 24V DC

BEMONSTERINGSFREQUENTIE: 6400 Hz bij 50 Hz

BAUDRATE: RS485 vanaf 1200...115200 Baud (standaard 9600 )

THERMISCHE DRIFT: < 100ppm/°C

WERKTEMPERATUUR: -10°C... +60°C

STOCKAGETEMPERATUUR: -20°C... +85°C

RELATIEVE VOCHTIGHEID: 10... 90% niet condenserend

HOOGTE: Tot 2000 m z.l.

BEVESTIGINGSSYSTEEM: Op DIN-rail, klaar om te worden gemonteerd op T-BUS-systeem

AANSLUITINGEN: 4 verwijderbare connectoren: 2, 3, 6 polige 3,5mm stap, 4 polige 5,08mm stap

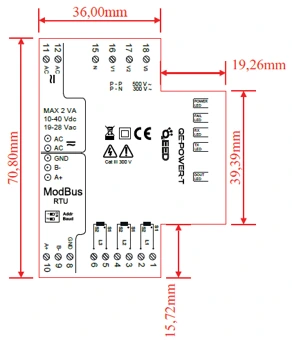

AFMETINGEN: 93 x 17,5 x 68,3 mm (zonder connectoren)

GEWICHT: 60 gr.

DIP-SWITCH: 2 polen (Baudrate en Adres) voor aansluiting op de configuratiesoftware FACILE

5 LED’S : Voeding (Groen), Comm (Geel), TX e RX (Rood), Digitaal contact (Groen)

STANDAARD REFERENTIES: EN61000-6-2; EN61000-6-4; EN61000-4-2; EN61000-4-3; EN61000-4-4; EN61000-4-5;

EN61000-4-6; EN61010-1; NL61010-2-30
